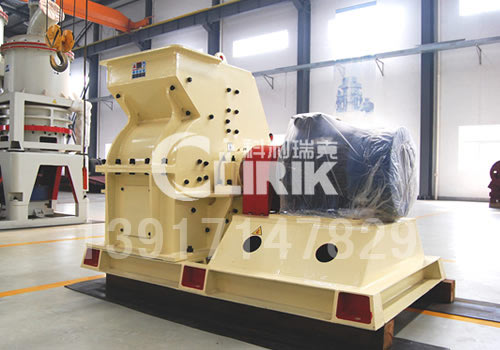

錘式破碎機
信息來源：m.hbzhongan.cn???發布時間：2012-12-24 15:18
錘式破碎機用于破碎各種中硬且磨蝕性弱的物料，可將抗壓強度不超過100MPa，含水率小于15%的中等硬度大塊物料破碎到25或25毫米以下，廣泛用于礦山、水泥、化工、電廠等行業，其主要用作粗粉加工作業。錘式破碎機主要由架體、轉子、篩條，打擊板和調整裝置等組成，主要部件為錘頭在轉子上，錘頭轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出，大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨， 最后通過篩板排出機外。
錘式破碎機優點如下：
結構簡單、操作方便、生產效率高、投資小等特點。尤其對水泥生產工藝布局的適應性極好。節約工藝布局空間；具有特殊的結構特點即對物料破碎的‘大破比’等特點。
錘式破碎機技術參數參考如下：
| 型號 | PC400x300 | PC600x400 | PC800x600 |
| 轉子直徑 /mm | 400 | 600 | 800 |
| 轉子/ mm | 300 | 400 | 600 |
| 轉速 r/min | 1100 | 1000 | 970 |
| 最大給料粒度/mm | <100 | <220 | <350 |
| 出料粒度/mm | 5-10 | 5-15 | 5-20 |
| 處理能力t/h | 3-8 | 8-15 | 15-30 |
| 功率/KW | 11 | 18.5 | 45 |
| 錘頭數量 | 16 | 20 | 28 |
| 設備重量 /t | 0.8 | 1.8 | 2.8 |
| 外形L*W*H/mm | 855*795*860 | 1150*1095*1230 | 2360*1490*1415 |
